Як зібрати кріплення для монтажу сонячних панелей на даху?

Близько 25 відсотків наших клієнтів бажають монтувати сонячну електростанцію на даху самі. Це велика система з дрібних елементів, збір яких - завдання не з найпростіших. Отже:

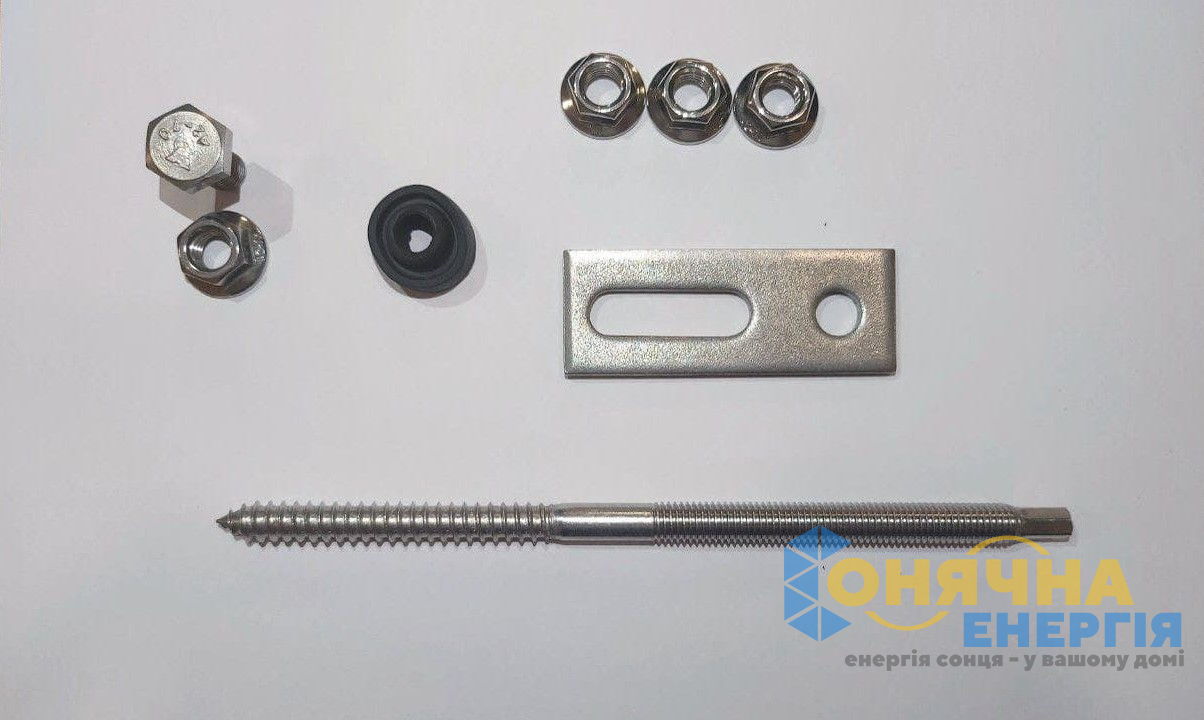

1) Для формування шпильки в збірці нам знадобляться:

• Шпилька (1 шт.);

• Гумка (1 шт.) для герметизації;

• Гайка М10 (3 шт.);

• Пластина (1 шт.);

• Маленький болт М10 (1 шт.), а також гайка (1 шт.).

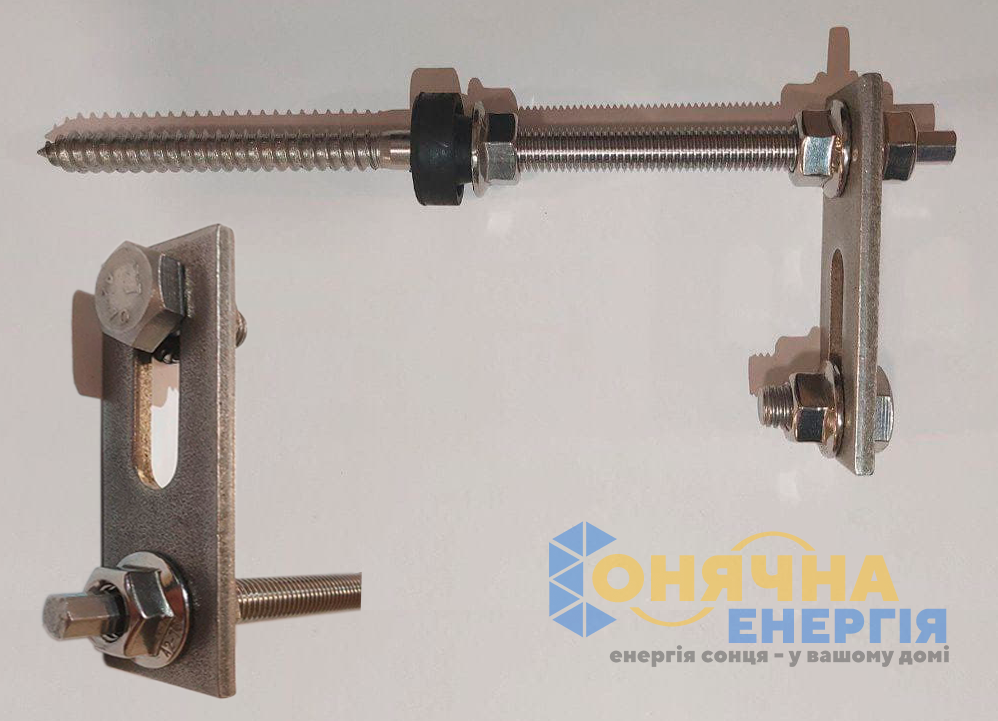

Фіксується пластина зверху, внизу гумка. Розміщення шпилькових елементів підбирається в залежності від висоти даху і висоти панелі над нею. Збірна шпилька виглядає так:

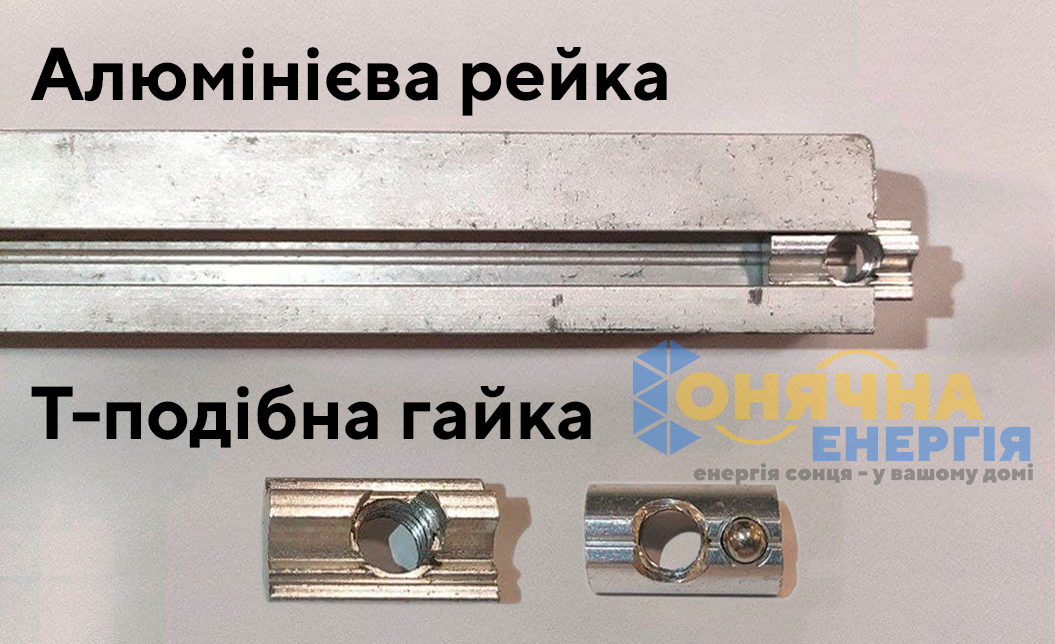

2) Рейка на одній стороні має заокруглене заглиблення для регулювання позиції прижимів. У дане заглиблення вставляється Т-подібна гайка, яка має на тильній стороні металевий шарік для плавкого переміщення вздовж.

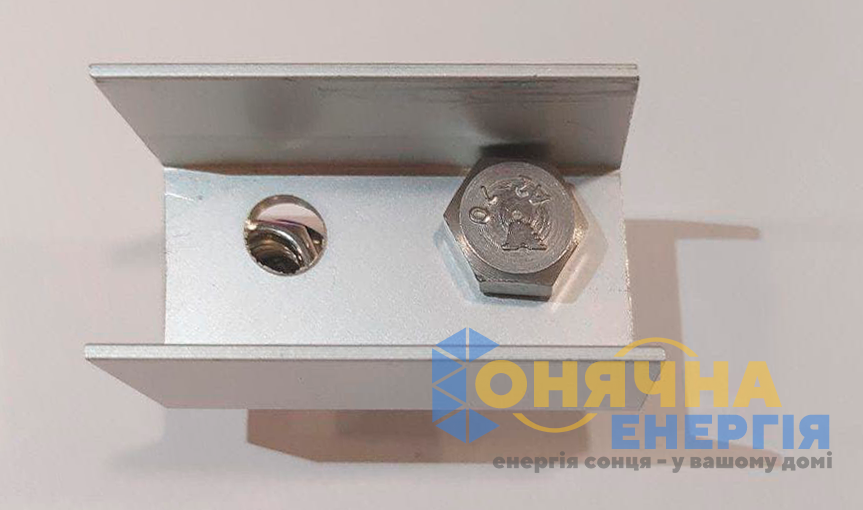

3) Болт M8 вкручується в різьбу шайби під шестигранником: короткий для кінцевого затискача і довгий для міжпанельної:

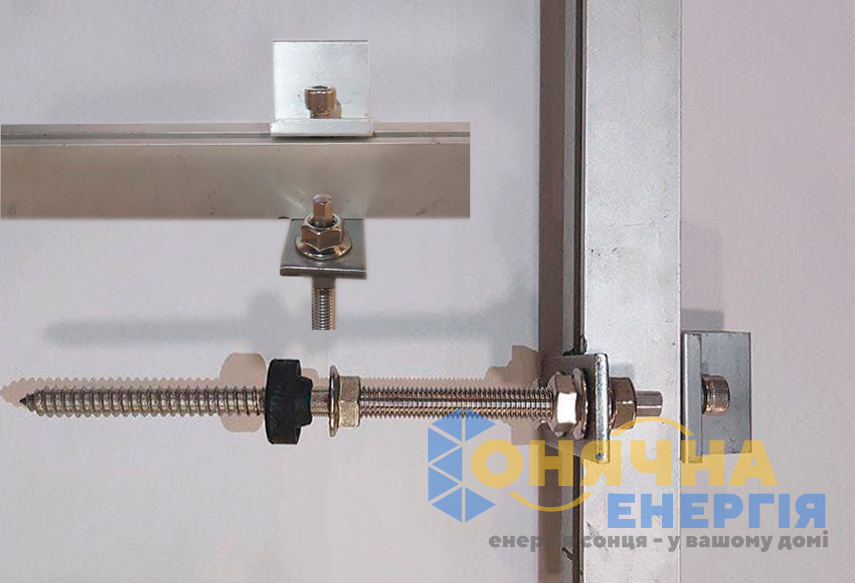

4) З'єднуємо шпильку з рейкою. Для цього в нижню частину рейки (з протилежного боку від якої розміщена Т-подібна гайка з хомутом) розміщуємо внизу рейки.

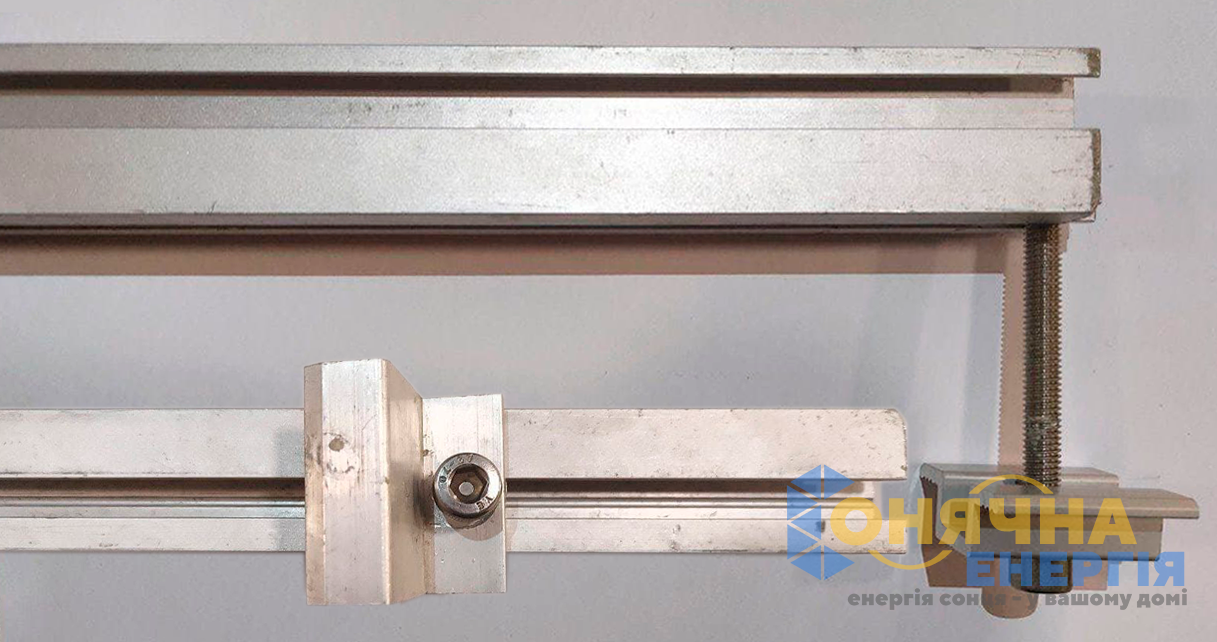

5) Наступним кроком є ​​створення з’єднання між перехідником та профілем. Для фіксації з профілем використовується невеликий болт М8 з гайкою.

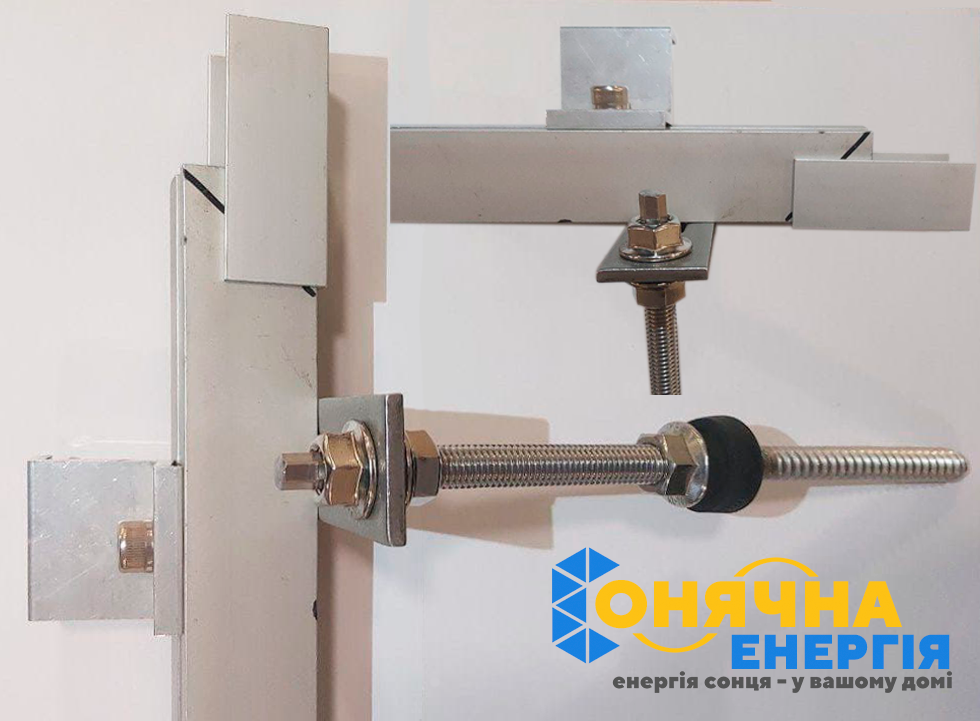

P. S. Товщина рами сонячної панелі складає: 30, 35, 40 мм. Болти підбираються відповідно до товщини сонячних панелей. Він з'єднаний з тою ж рейкою, де через перехідник проходить невеликий болт. Нарешті, формат системи виглядає наступним чином:

Крок шпильки зазвичай встановлюється на рівні 0,8-1,2 м. Рекомендується розташовувати панель так, щоб торці панелі (верхній, нижній) знаходилися в межах 15-20 см від рейки.

Шпилька зазвичай використовується для покрівлі з шиферу і вкручується в крокви або колоди даху. Гумка повинна акуратно лягати поверх шиферної хвилі. Для інших типів покрівлі (шиферної або ондулінової) замість шпильок використовуйте кутники.

Якщо Вас цікавить процес встановлення сонячних батарей більш детально, телефонуйте нам за номером, вказаним на нашому сайті. Наші фахівці з радістю проконсультують вас і підберуть оптимальний варіант монтажу для вашого типу даху.

Також, наші монтажники підготували блок порад при процесі монтуванні сонячних панелей на даху:

• Враховуйте затінення. Ми радимо встановлювати панелі на тій частині даху, яка не має затіненої території, якщо все-таки варіантів нема, то потрібно купити дорожче обладнання, а саме оптимізатор, тому що це в першу чергу впливає на майбутню генерацію електростанції;

• Перед встановленням сонячних фотомодулів перевірте на наявність пошкодження дах, якщо потрібно виправити пошкодження даху, то краще зачекати та відкласти монтаж на певний проміжок часу;

• Звертаємо Вашу увагу на проміжки між панелями (від 7 до 12 см), які потрібно залишати при монтажі, адже це потрібно для циркуляції повітря та охолодження.
