Як зібрати кріплення для монтажу сонячних панелей на оцинкованому профілі?

Ключовим для ефективної роботи сонячної електростанції є її правильне встановлення. Є два варіанти монтажу сонячних панелей: на конструкції та на даху. Ми не розглядатимемо встановлення на конструкції, адже воно не є можливим без володіння професійними навичками. На дах, навпаки, не потрібно навіть великого розуміння монтажу - лише інформація, яку ми надамо в цій статті.

Є декілька варіантів встановлення на дах, серед яких найпопулярнішими є встановлення на блочну, або баластну системи, на алюмінієвий профіль (який ми розглядали в нашій статті раніше) та на оцинкований профіль. Останній метод ми зараз розглянемо в деталях.

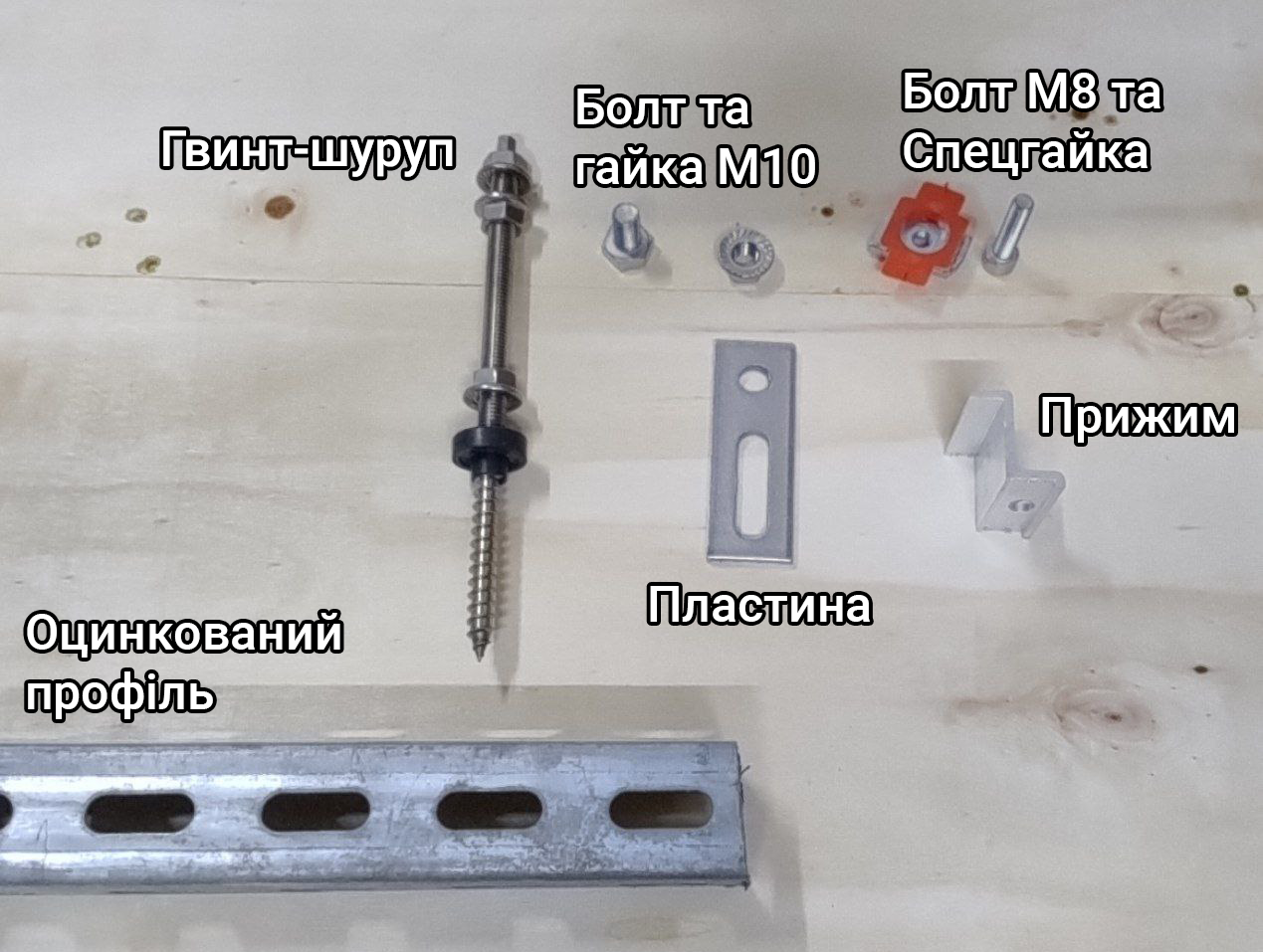

Ось матеріали, з якими ми будемо працювати:

Для встановлення оцинкованого профілю на дах нам потрібно зібрати:

• Профіль оцинкований 6м;
• Гвинт-шуруп 200мм;
• Монтажна пластина;
• Болт М10х20;
• Гайка М10 4шт.;
• Ущільнювач гумовий;

Ось прості кроки для кріплення гвинт-шурупу до профілю:

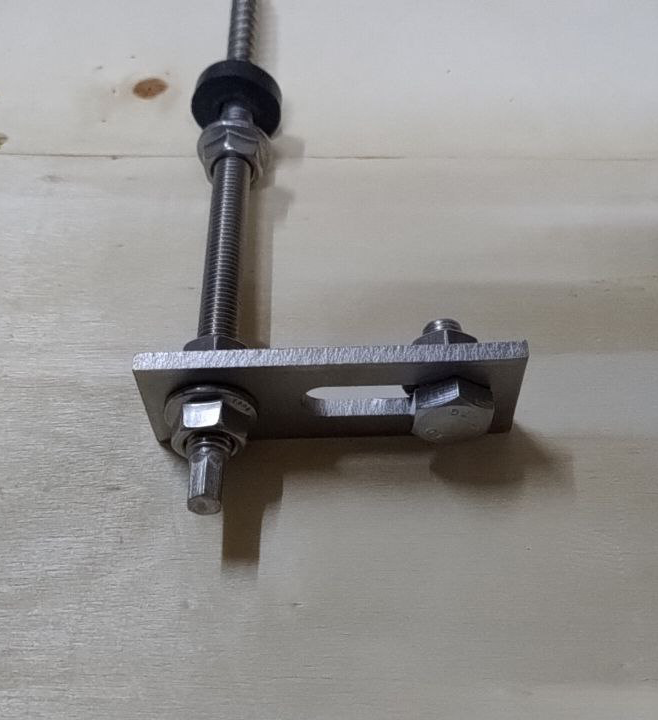

1. Накручуєте три гайки М10 на гвинт-шуруп та вставте пластину, як показано на фото

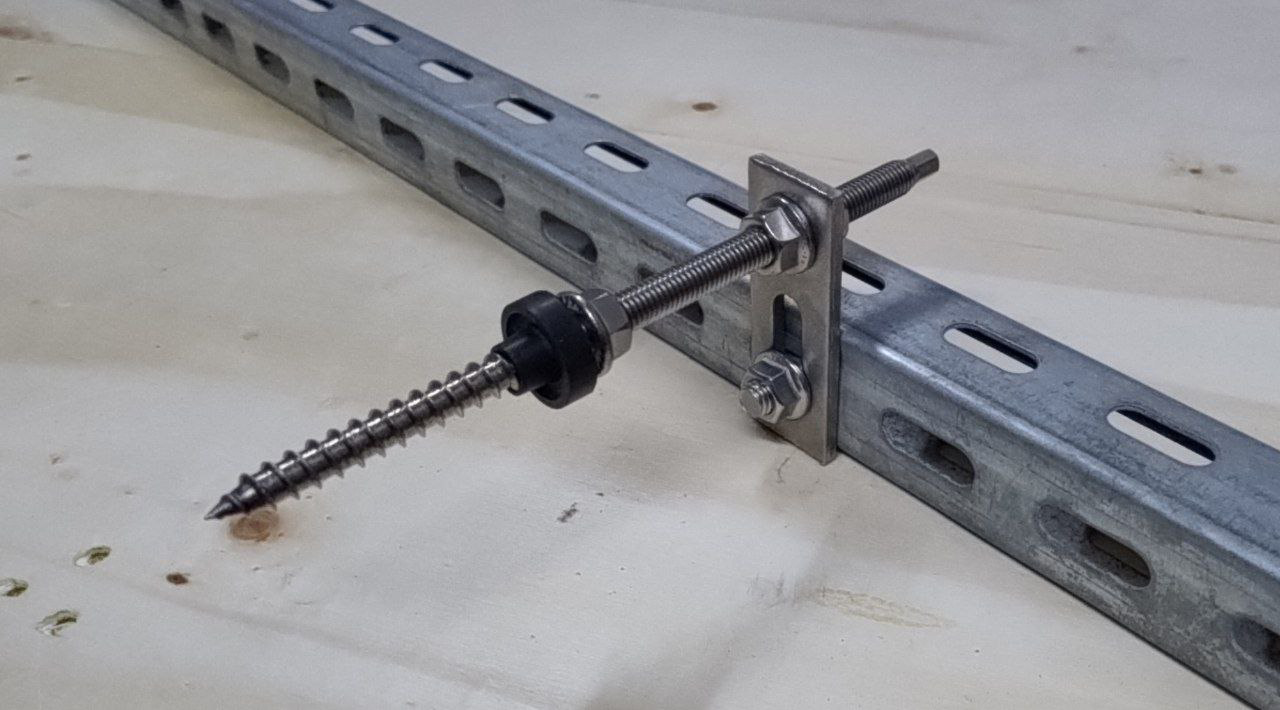

2. Прикрутіть конструкцію до профілю, як показано на фото

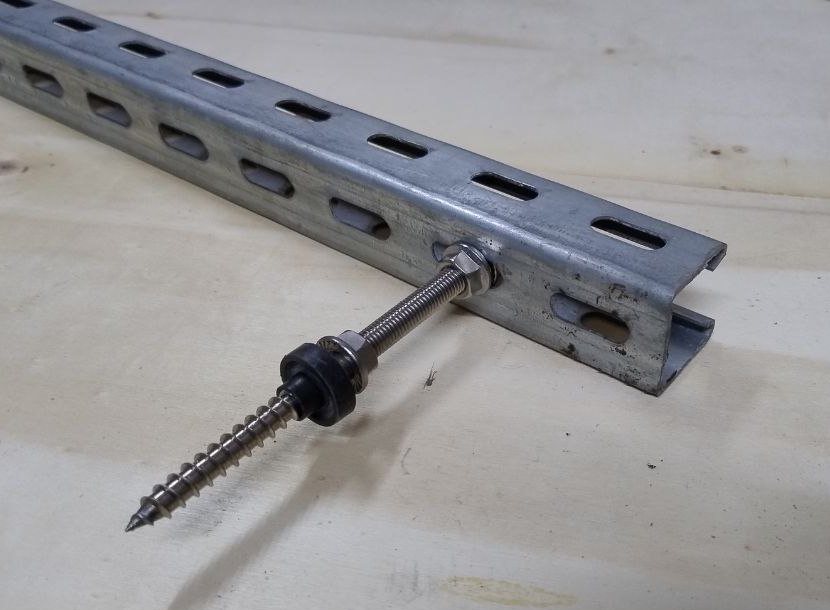

Слід також зазначити, що можливе встановлення шпильки без пластини.

Для встановлення прижиму (міжпанельного, чи кінцевого) нам потрібно:

• Прижим панельний;
• Болт М8х35 (довжина залежить від ширини панелі);
• Спец-гайка;

Ось кроки, яким треба слідувати, аби встановити прижим на оцинкований профіль:

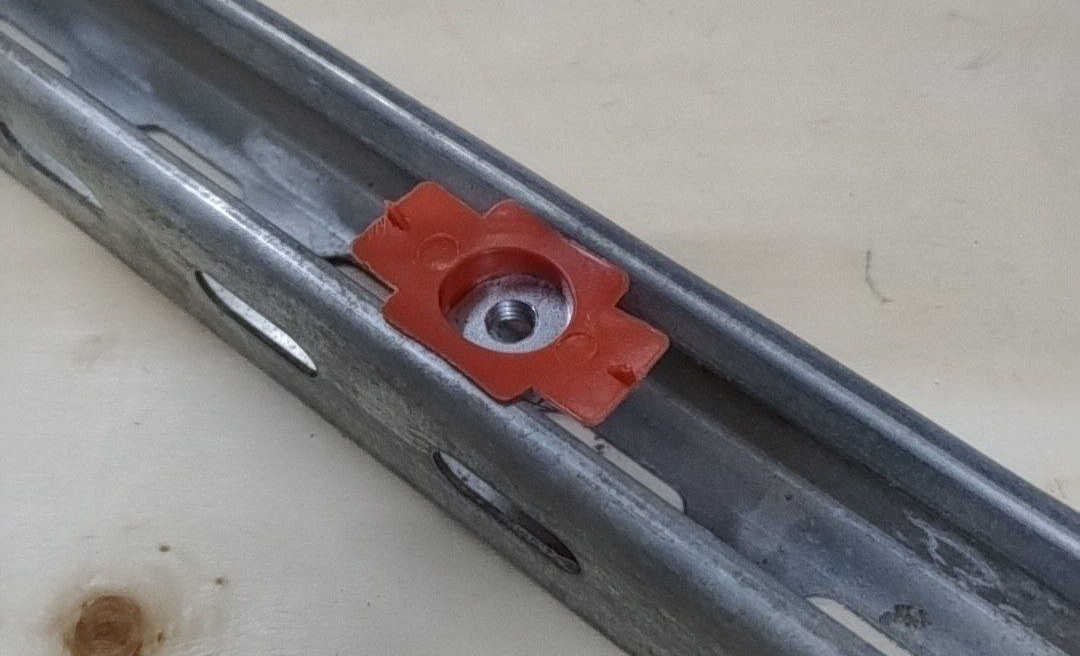

1. Вставте спец-гайку, як показано на фото

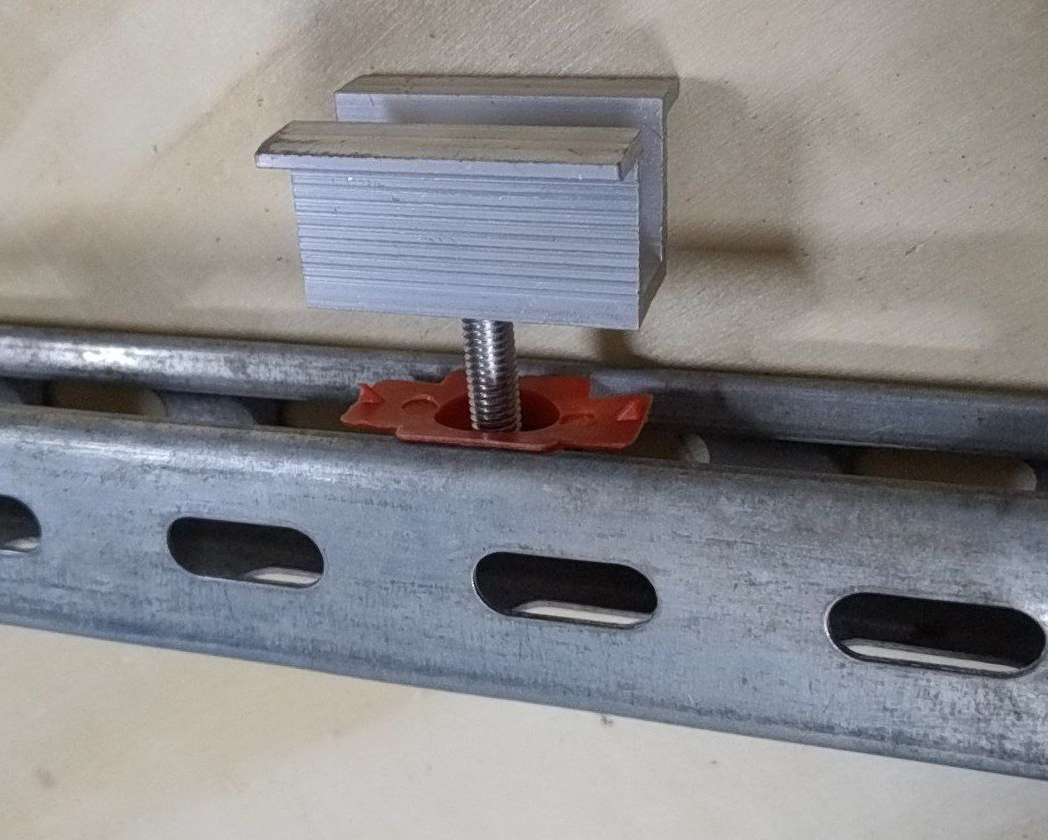

2. Вставте болт М8 в прижим, як показано на фото

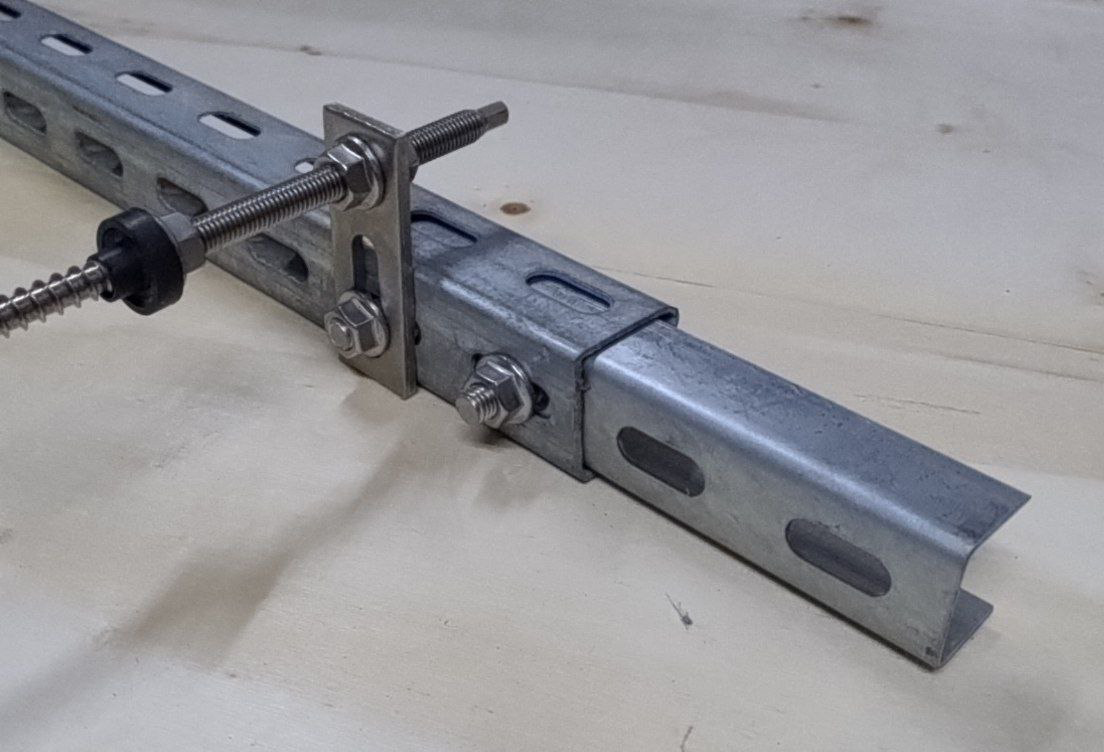

Також слід зазначити, що можливо з'єднувати профілі за допомогою спеціального з'єднювача. Це повинно виглядати так:

Зазвичай крок між шпильками встановлюють у межах 0,8-1,2 м. Рекомендується розташовувати панель так, щоб її верхній і нижній краї були на відстані 15-20 см від рейки.

Шпильки зазвичай застосовуються для покрівлі з шиферу, закріплюючись у кроквах або брусах даху. Гумова прокладка має щільно прилягати до хвилі шиферу. Для інших типів покрівлі, таких як металочерепиця або ондулін, замість шпильок краще використовувати куточки.

Якщо Ви вважаєте, що ця стаття недостатньо детально описала цей процес, то Ви завжди можете довіритися нашим професіоналам. Ми обов'язково допоможемо Вам обрати обладнання, матеріали та навіть змонтувати їх.

Також, наші монтажники підготували блок порад при процесі монтуванні сонячних панелей на даху:

• Враховуйте затінення. Ми радимо встановлювати панелі на тій частині даху, яка не має затіненої території, якщо все-таки варіантів нема, то потрібно купити дорожче обладнання, а саме оптимізатор, тому що це в першу чергу впливає на майбутню генерацію електростанції;

• Перед встановленням сонячних фотомодулів перевірте на наявність пошкодження дах, якщо потрібно виправити пошкодження даху, то краще зачекати та відкласти монтаж на певний проміжок часу;

• Звертаємо Вашу увагу на проміжки між панелями (від 7 до 12 см), які потрібно залишати при монтажі, адже це потрібно для циркуляції повітря та охолодження.
