Дефекти сонячної панелі

Практично кожен виробник сонячних фотомодулів заявляє про високу якість свого продукту, і покупець може або погодитися з ним, або ж шукати альтернативи. Але як впевнитися в заявленій продавцем якості? Призму недоліків і механічних дефектів сонячної панелі відкриває люмінесценція. Як відрізнити високоякісну панель від бракованої, і на які деталі слід звернути максимальну увагу, допоможе наша стаття.

Розпочнемо з огляду дефектів і можливі наслідки, які будуть відображатися на роботі комірки та фотомодуля в цілому. Виробник не може гарантувати абсолютну цілісність панелі. В першу чергу, мінімальні дефекти можуть виникати ще на етапі транспортування і під час збереження товару на складу. Варто уникати будь-яких механічних контактів з фронтальною частиною панелі, адже вони можуть спричиняти такі пошкодження як:

1) Одинарна тріщина, яка займає великий сегмент комірки. Така тріщина легко перетворює частину фотоелементу в неактивну. Крім цього, вся струмознімна доріжка працює з суттєво нижчою ефективністю, що в підсумку позначається на роботі цілого модуля. Як бачимо на даному зображені, аж 7 комірок мають значні пошкодження. В результаті, вихідна потужність панелі буде нижчою, ніж номінальне значення, навіть враховуючи хороший рівень сонячної інсоляції. Переважно, таке пошкодження виникає від прямого, механічного удару по панелі.

2) Поширеними та таким, що суттєво впливає на виробіток панелі, можна вважати розгалужені мікротріщини. Основна їх особливість – покриття цілої комірки, і, як наслідок, деактивація всіх пошкоджених струмознімних доріжок. Причиною даного ефекту в більшості випадків є ходіння по модулю.

3) Напівпрозорі ділянки. Такі сегменти пошкодженого фотоелементу важко помітити навіть використовуючи ELCD (електролюмінесценційне виявлення тріщин) тестування, не говорячи вже про звичайний візуальний огляд панелі. Даний дефект хоч і не має суттєвого впливу на ефективність комірки, проте в процесі експлуатації, саме пошкоджений фотоелемент швидше деградуватиме, в результаті чого рівень виробітку панелі знижуватиметься швидше, ніж очікувалось.

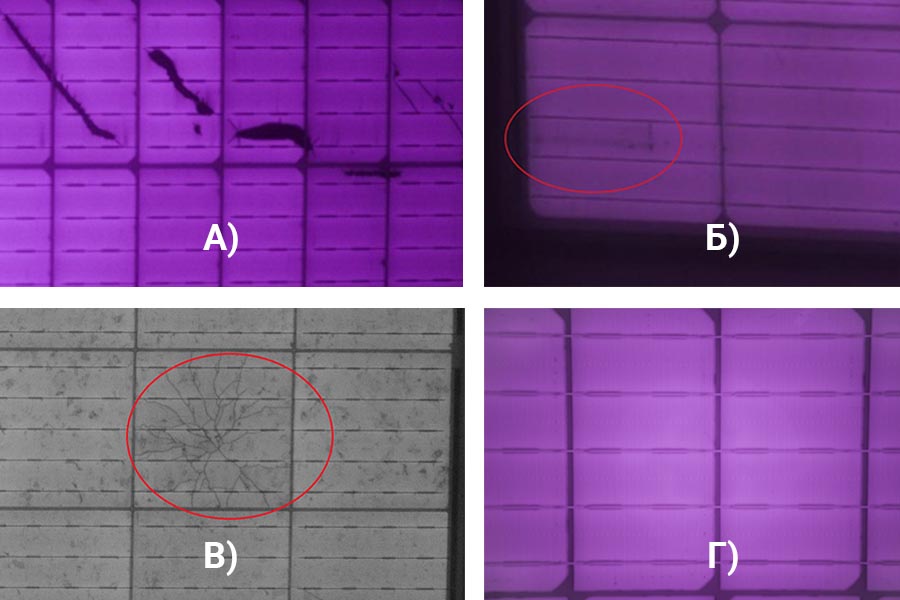

Рис.1 Дефекти фотомодулів. а) Одинарна тріщина; б) Напівпрозора ділянка; в) Розгалужена мікротріщина; г) Комірка без дефектів;

Тому при виборі фотомодуля слід ретельно перевірити дані про виробника і визначити, чи виготовлена продукція відповідає суворим стандартам EL. Більшість маловідомих компаній виготовляють фотомодулі у відповідності з посереднім стандартом EL. А от компанії списку Tier1 відповідають міжнародним та європейським сертифікатам якості, і як наслідок, кінцевий продукт відповідає всім заявленим у технічному паспорті показникам і не має пошкоджень.

Проведемо короткий огляд фотодулів, які продає наша компанія, для виявлення з допомогою лімінісценції недоліків чи очевидних дефектів. Оскільки особливою популярністю в наших покупців користуються фотомодулі бренду Risen Energy, то дослідимо дві моделі – RSM120-6-330M Jager та RSM120-6-320M.

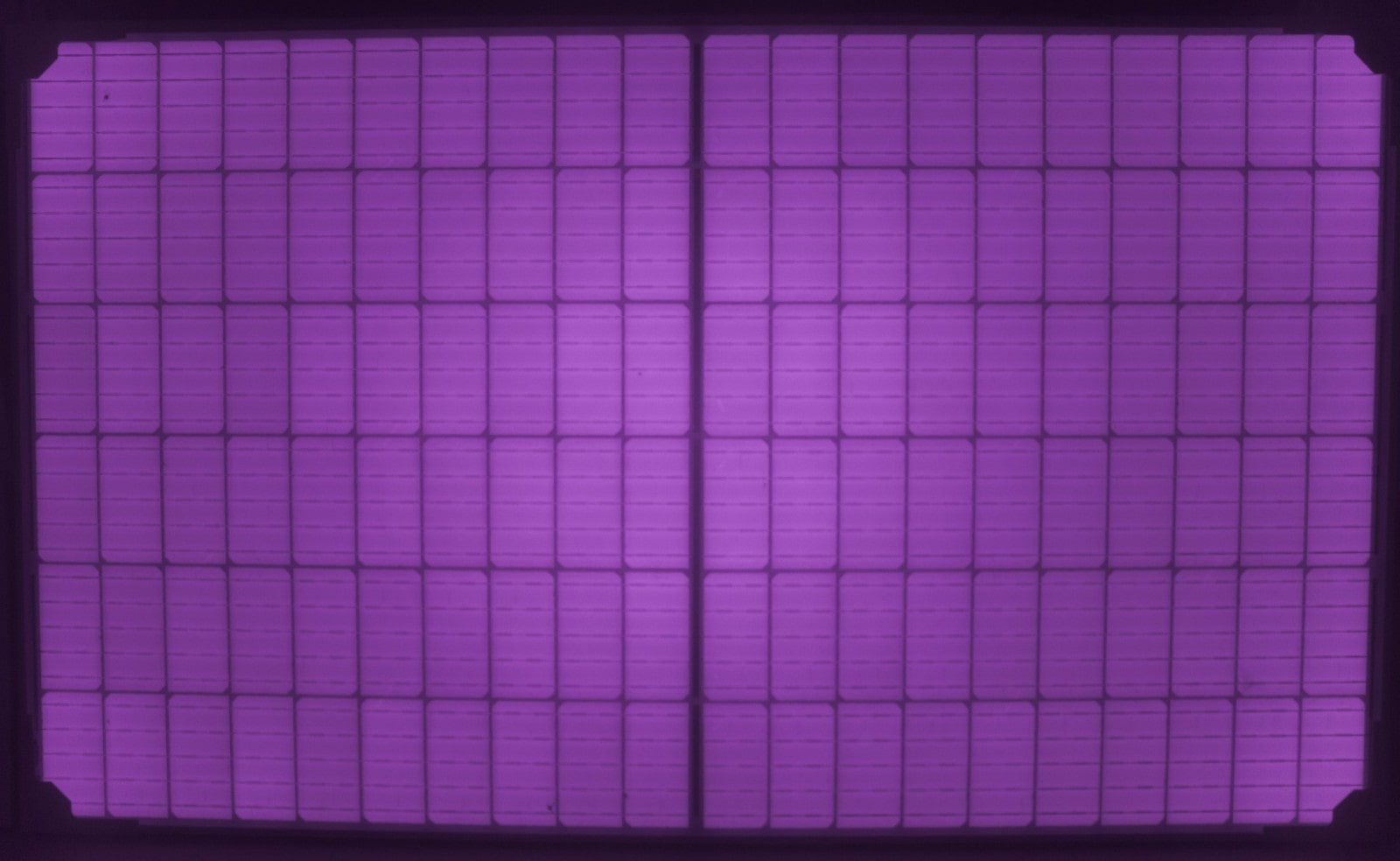

Рис.2 Сонячна панель Risen RSM120-6-330M Jager

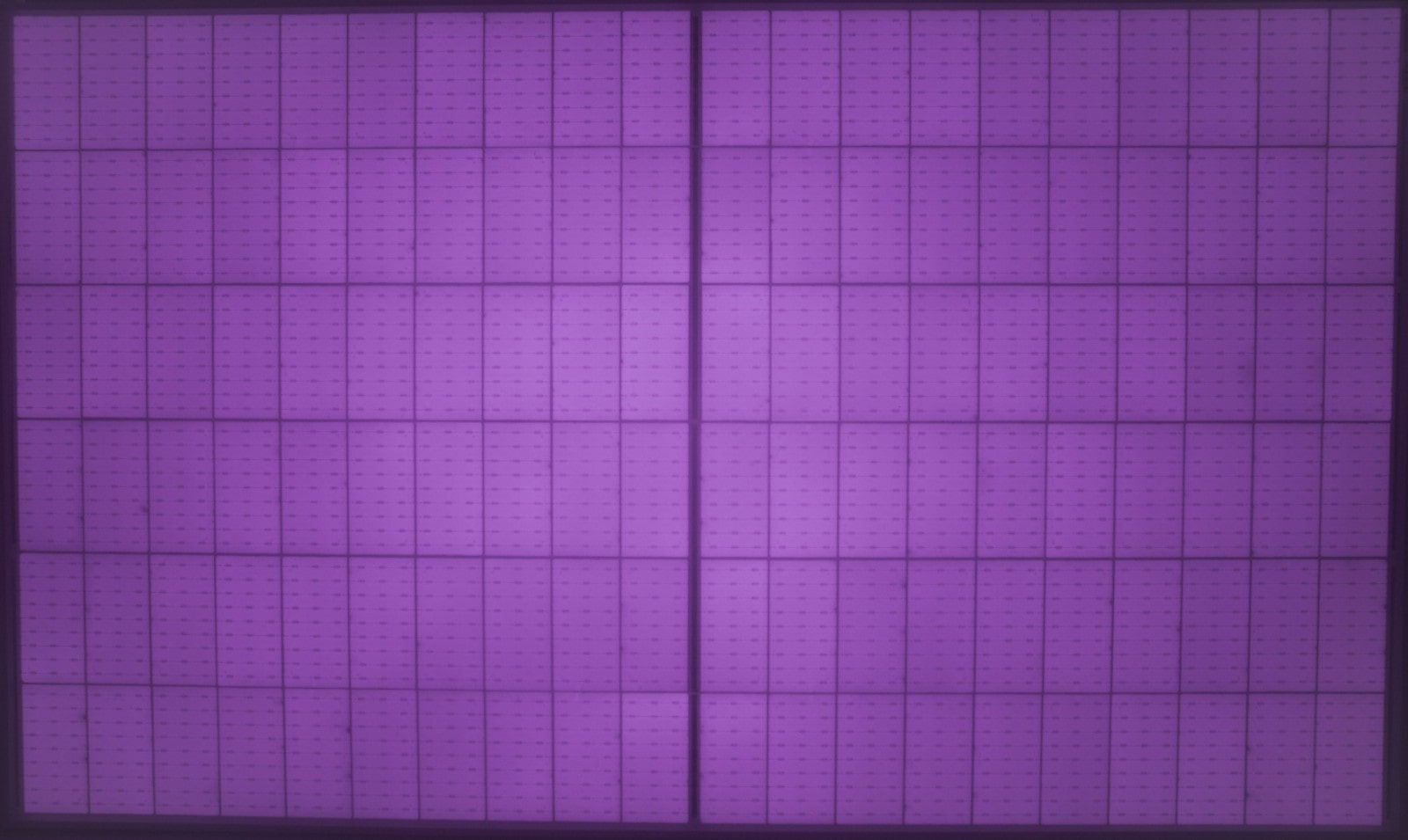

Рис.3 Сонячна панель Risen RSM120-6-320M

Як бачимо на рисунку вище, на обох фотомодулях не спостерігається ніяких очевидних дефектів. Доріжки запаяні рівно, мікротріщин немає.

Як кінцевий покупець, ви можете бути впевнені в якості нашої продукції, адже ми ретельно перевіряємо нові поставки, і радимо придбати лише такі панелі, які самі б використовували/використовуємо.
