Як еволюція струмознімних доріжок (Busbar) підвищує прибутковість СЕС?

Сонячна енергетика розвивається шаленими темпами, і якщо ще кілька років тому ККД у 18% вважався нормою, то сьогодні ринок впевнено штурмує позначку у 23-24%. Цей стрибок ефективності став можливим не лише завдяки новим типам кремнієвих пластин (TOPCon, HJT), але й завдяки кардинальній зміні того, як струм збирається та передається всередині самісінької панелі. Йдеться про технологію струмознімних доріжок — Busbar (BB). Що таке ці загадкові 5BB, 9BB чи SMBB в характеристиках сучасних сонячних модулів? Чому виробники масово відмовляються від старих стандартів і як ця, здавалося б, дрібна деталь впливає на реальну генерацію вашої станції? Розбираємось у всіх технічних нюансах.

Що таке струмознімна доріжка (Busbar)?

Якщо ви подивитеся на лицьову сторону будь-якої сонячної комірки, то побачите на ній тонку сріблясту сітку. Вона складається з двох ключових елементів:

1. Fingers (контактні пальці): Дуже тонкі, ледь помітні горизонтальні лінії, які пронизують усю поверхню кремнію. Вони збирають електрони, що вивільняються під дією сонячного світла.

2. Busbars (струмознімні доріжки): Більш товсті вертикальні магістралі. Вони забирають струм від дрібних контактних пальців і передають його до наступної комірки, а згодом — до інвертора.

Увесь шлях розвитку цієї технології — це пошук ідеального балансу між електричним опором та площею затінення. Чим ширша доріжка, тим легше по ній іде струм. Але водночас кожна така металева смуга фізично перекриває кремній і блокує сонячне світло. Чим більше металу на панелі — тим гірша її генерація.

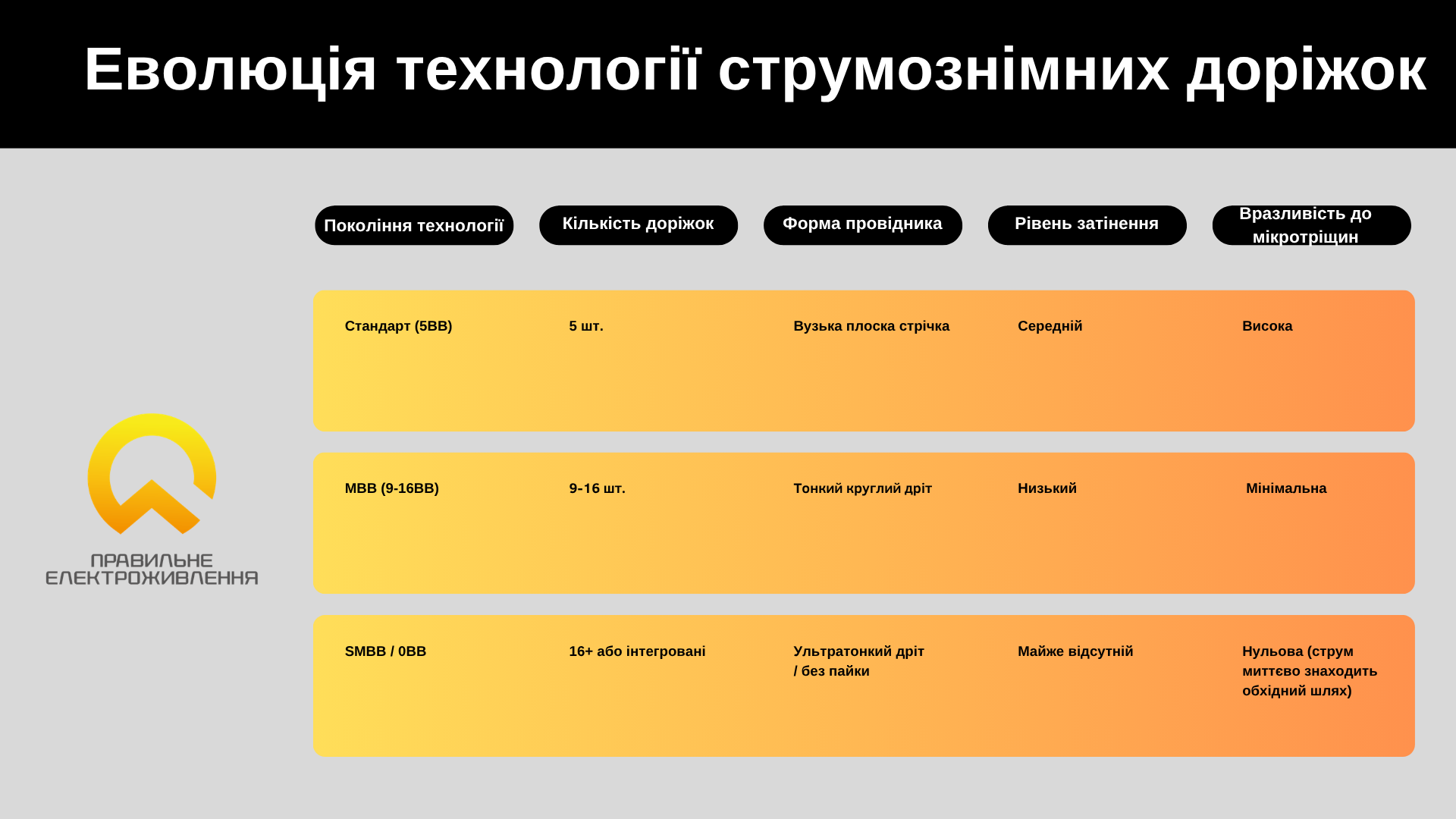

Епоха класики та перехід до багатодоріжкових систем

У перших поколіннях сонячних панелей використовувалися 2 або 3 широкі доріжки (2BB – 3BB) у вигляді плоскої металевої стрічки. Їхньою головною проблемою було високе оптичне затінення (плоский метал просто відбивав світло в небо, як дзеркало) та величезна вразливість до мікротріщин.

З часом індустрія перейшла на проміжний стандарт 5BB, що дозволило зробити самі стрічки тоншими і зменшити опір. Але справжня технічна революція відбулася дещо пізніше з появою Multi-Busbar (MBB).

Прорив Multi-Busbar (MBB): 9BB, 12BB, 16BB

Виробники зрозуміли: замість кількох плоских і широких стрічок набагато ефективніше використовувати багато надзвичайно тонких дротів. Так з'явилися сонячні панелі формату 9BB, 12BB та вище.

Головні інновації MBB:

• Круглий переріз провідника: Замість плоскої стрічки почали використовувати тонкий мідний дріт круглого перерізу. Це дало приголомшливий оптичний ефект. Світло, яке падає на такий дріт, не відбивається назад у небо, а розсіюється під кутом. Воно відбивається від внутрішньої поверхні скла панелі і знову потрапляє на кремній (ефект повного внутрішнього відбиття). Панель почала фізично поглинати більше світла!

• Екстремальна стійкість до мікротріщин: Уявіть, що струмознімна доріжка — це міст. Якщо мостів всього три (3BB) і один руйнується через мікротріщину в кремнії від удару граду, третина комірки перестає працювати. У технології 12BB або 16BB таких "містків" дуже багато. Якщо з'являється дефект, струм просто обходить пошкоджену ділянку через сусідній дріт, відстань до якого становить міліметри. Втрати потужності стають практично нульовими.

• Зниження омічних втрат: Струм проходить значно коротший шлях, що різко знижує внутрішній опір. Панель працює холодніше і ефективніше, особливо у спекотні літні дні.

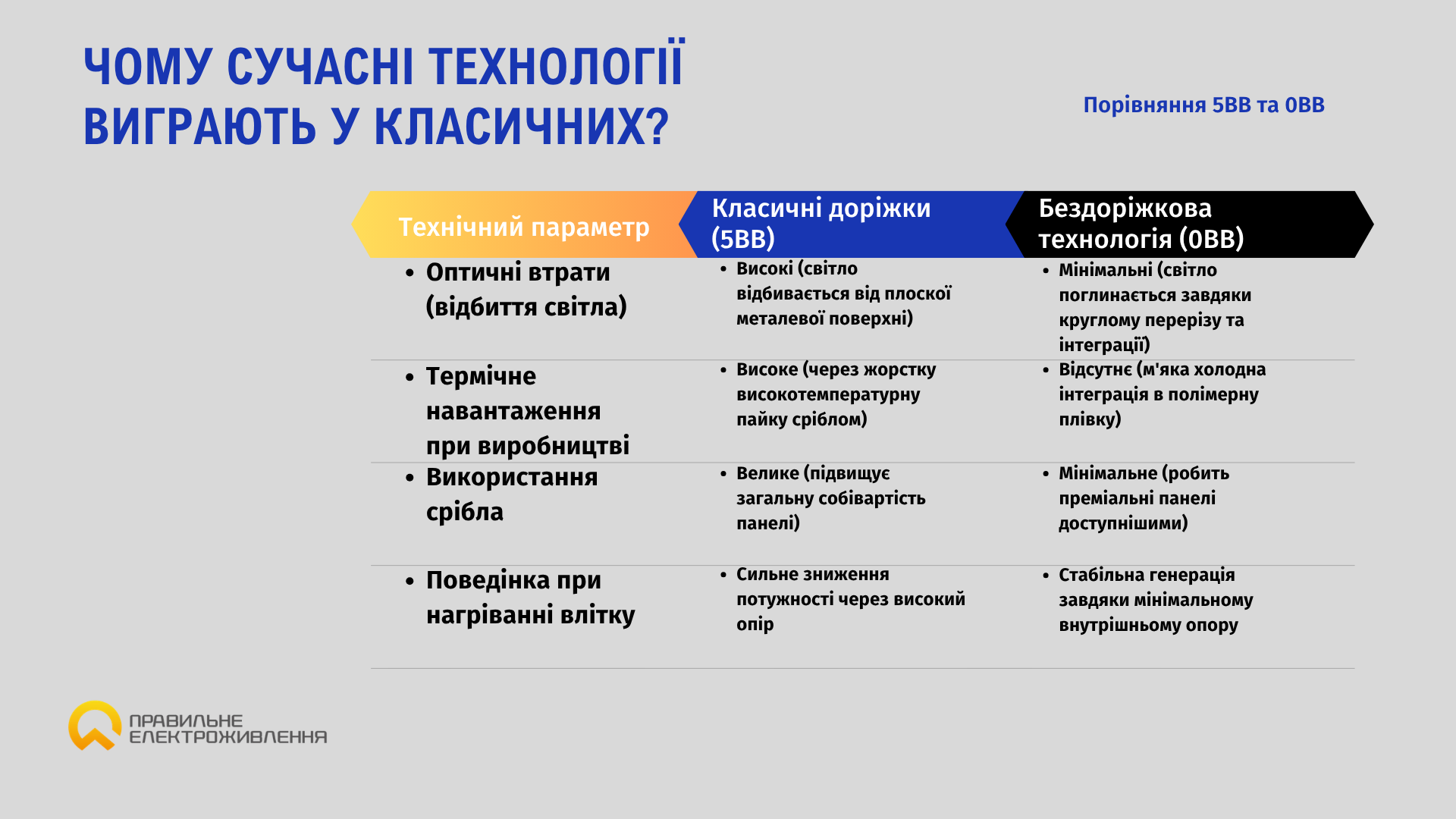

Новий рубіж: SMBB (Super Multi-Busbar) та 0BB

Сьогодні ринок рухається у бік високоефективних комірок N-type (TOPCon та Heterojunction - HJT). Для них технологія еволюціонувала до SMBB (Super Multi-Busbar, зазвичай 16 доріжок і більше) та інноваційної технології 0BB (Busbarless — бездоріжкова технологія).

У технології 0BB срібні магістралі взагалі не друкуються на кремнієвій пластині. Замість цього надзвичайно тонкі мідні дроти інтегруються безпосередньо в полімерну плівку (EVA або POE), якою ламінується панель. Під час ламінації під температурою ця плівка щільно притискає дроти до контактних пальців комірки, створюючи надійне електричне з'єднання без класичної пайки.

Особливо важливою ця технологія стала саме для TOPCon та HJT. Товщина кремнієвої пластини у них зараз наближається до 130 мікронів (це ледь товстіше за людську волосину). Такі надтонкі комірки надзвичайно крихкі, і агресивна високотемпературна пайка класичних доріжок часто призводила до їх деформації. 0BB повністю усуває цю проблему.

Практична вигода: чому це важливо для вашої СЕС?

Вибір панелей з технологією MBB, SMBB або 0BB — це не маркетинговий хід, а чиста інженерія. Для власника домашньої чи комерційної сонячної електростанції це конвертується в абсолютно конкретні фінансові та експлуатаційні вигоди:

1. Більше потужності на тій самій площі: Завдяки відсутності широких струмознімних доріжок, корисна площа кремнію збільшується. Це дозволяє вмістити більшу потужність сонячного поля на обмеженому даху вашого будинку чи підприємства.

2. Вища генерація в похмуру погоду: Оптичні властивості круглих дротів та менше затінення дозволяють панелям набагато краще збирати розсіяне світло восени та взимку.

3. Довговічність інвестицій: Захист від критичної втрати потужності при мікротріщинах гарантує, що станція буде стабільно генерувати заявлену потужність навіть через 15-20 років експлуатації під суворими вітровими навантаженнями та снігопадами.

Еволюція струмознімних доріжок доводить, що в сонячній енергетиці не буває дрібниць. Перехід від плоских стрічок до інтелектуальних круглих дротів та бездоріжкових рішень дозволив інженерам подолати фізичні обмеження кремнію. Інвестуючи в сучасне обладнання, ви отримуєте технологію, яка витискає абсолютний максимум чистої енергії з кожного променя сонця.
